Trennschalter
Trennschalter dienen dazu, einen Stromkreis vollständig vom elektrischen Netz zu trennen. Ihr Hauptzweck ist die sichere Trennung, sodass keine gefährliche Spannung mehr an den abgeschalteten Teilen anliegt.
Trennschalter werden typischerweise in Schaltanlagen eingesetzt, um Wartungsarbeiten oder Inspektionen gefahrlos durchführen zu können. Sie dürfen nur im lastfreien Zustand geschalten werden.
Eigenschaften
- Sichere Trennung: Garantiert eine vollständige galvanische Trennung vom Netz.
- Nicht für Lastschalten: Wird nur im lastfreien Zustand betätigt.
- Hohe Sichtbarkeit: Oft mit einer klar erkennbaren Schaltstellung (offen/geschlossen).
- Mechanische Verriegelung: Häufig mit Zusatzmechanismen zur Vermeidung von Fehlbedienung.
Einsatzbereiche
- Wartung und Inspektion: Zum sicheren Abschalten von Anlagen für Servicearbeiten.
- Schaltanlagen: In Niederspannungsnetzen zur Trennung von Leitungen.
- Industrieanlagen: Für Maschinen und Produktionslinien, um Gefährdungen zu vermeiden.
Umschalter m.0; 3-polig; 1-0-2; Fronteinbau 4-Loch
- Art.Nr.: 70018281
- lu/lth: 40 A
- AC-3: 11 kW
- AC-23A: 15 kW
- Bezeichnung: KG41B.K900.E
Umschalter m.0; 3-polig; 1-0-2; Fronteinbau 4-Loch
- Art.Nr.: 70017899
- lu/lth: 25 A
- AC-3: 5,5 kW
- AC-23A: 7,5 kW
- Bezeichnung: KG20A.K900.E
Umschalter m.0; 3-polig; 1-0-2; Fronteinbau 4-Loch
- Art.Nr.: 70018437
- lu/lth: 80 A
- AC-3: 22 kW
- AC-23A: 30 kW
- Bezeichnung: KG80.K900.E
Umschalter m.0; 3-polig; 1-0-2; Kunststoffgehäuse
- Art.Nr.: 70018188
- lu/lth: 32 A
- AC-3: 7,5 kW
- AC-23A: 11 kW
- Bezeichnung: KG32B.K900.KL10
Umschalter m.0; 3-polig; 1-0-2; Kunststoffgehäuse
- Art.Nr.: 70017958
- lu/lth: 25 A
- AC-3: 5,5 kW
- AC-23A: 7,5 kW
- Bezeichnung: KG20B.K900.KL10
Umschalter m.0; 3-polig; 1-0-2; Kunststoffgehäuse
- Art.Nr.: 70018385
- lu/lth: 63 A
- AC-3: 18,5 kW
- AC-23A: 22 kW
- Bezeichnung: KG64B.K900.KL70
Umschalter m.0; 3-polig; 1-0-2; Kunststoffgehäuse
- Art.Nr.: 70018283
- lu/lth: 40 A
- AC-3: 11 kW
- AC-23A: 15 kW
- Bezeichnung: KG41B.K900.KL70
Umschalter m.0; 3-polig; 1-0-2; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70020653
- lu/lth: 100 A
- AC-3: 30 kW
- AC-23A: 37 kW
- Bezeichnung: KG100.K900.VE2
Umschalter m.0; 3-polig; 1-0-2; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70020646
- lu/lth: 40 A
- AC-3: 11 kW
- AC-23A: 15 kW
- Bezeichnung: KG41B.K900.VE2
Umschalter m.0; 3-polig; 1-0-2; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70020654
- lu/lth: 125 A
- AC-3: 37 kW
- AC-23A: 45 kW
- Bezeichnung: KG105.K900.VE2
Umschalter m.0; 3-polig; 1-0-2; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70015746
- lu/lth: 80 A
- AC-3: 22 kW
- AC-23A: 30 kW
- Bezeichnung: KG80.K900.VE2
Umschalter m.0; 3-polig; 1-0-2; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70015739
- lu/lth: 63 A
- AC-3: 18,5 kW
- AC-23A: 22 kW
- Bezeichnung: KG64B.K900.VE2
Umschalter m.0; 3-polig; 1-0-2; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70015728
- lu/lth: 32 A
- AC-3: 7,5 kW
- AC-23A: 11 kW
- Bezeichnung: KG32A.K900.VE2
Umschalter m.0; 3-polig; 1-0-2; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70015723
- lu/lth: 25 A
- AC-3: 5,5 kW
- AC-23A: 7,5 kW
- Bezeichnung: KG20A.K900.VE2
Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Fronteinbau 4-Loch
- Art.Nr.: 70020106
- lu/lth: 25 A
- AC-3: 5,5 kW
- AC-23A: 7,5 kW
- Bezeichnung: KG20A.K900.E.F437
Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Fronteinbau 4-Loch
- Art.Nr.: 70020163
- lu/lth: 80 A
- AC-3: 22 kW
- AC-23A: 30 kW
- Bezeichnung: KG80.K900.E.F437
Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Fronteinbau 4-Loch
- Art.Nr.: 70020151
- lu/lth: 40 A
- AC-3: 11 kW
- AC-23A: 15 kW
- Bezeichnung: KG41B.K900.E.F437

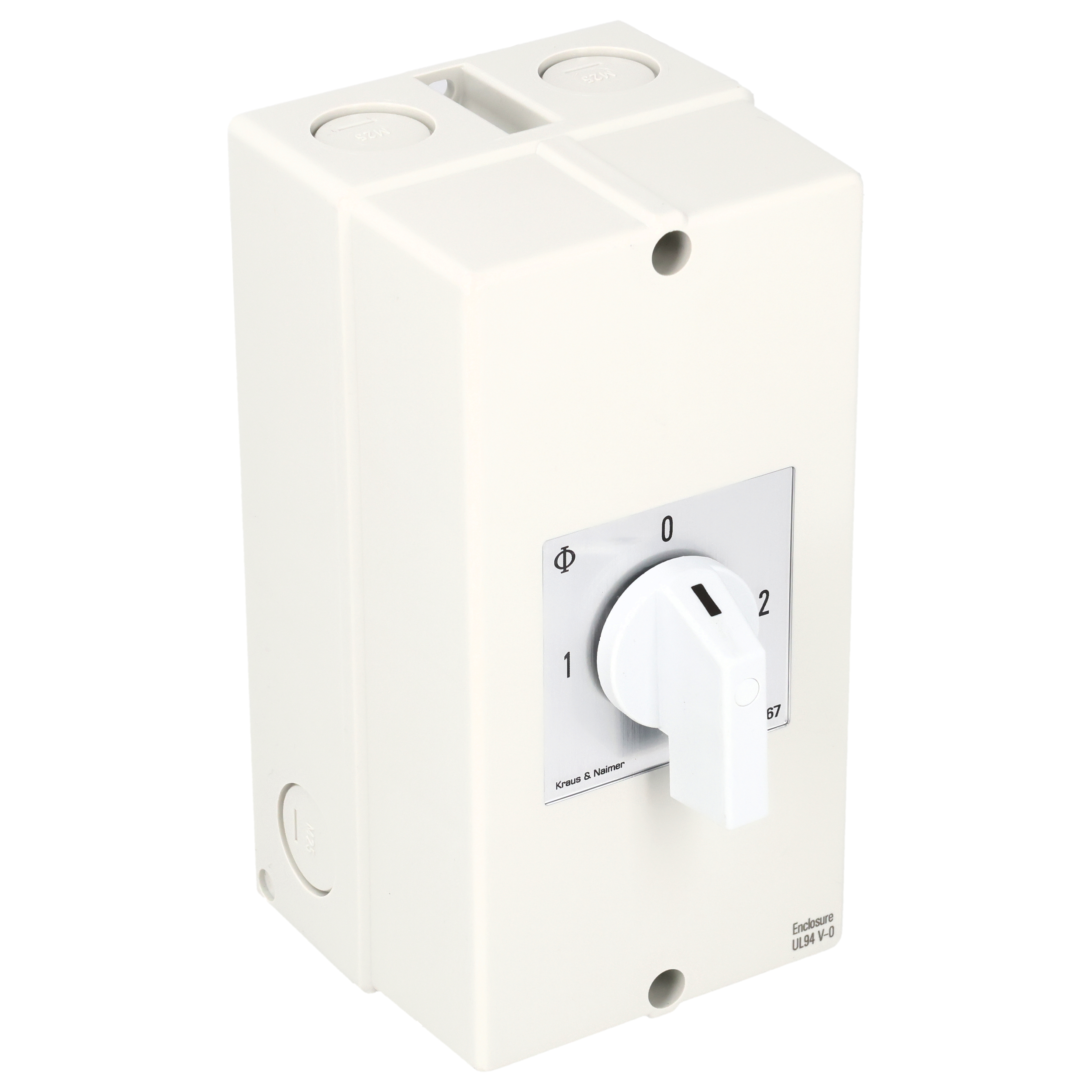

Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Kunststoffgehäuse
- Art.Nr.: 70018673
- lu/lth: 63 A
- AC-3: 18,5 kW
- AC-23A: 22 kW
- Bezeichnung: KG64B.K900.KL70.F437
Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Kunststoffgehäuse
- Art.Nr.: 70018669
- lu/lth: 25 A
- AC-3: 5,5 kW
- AC-23A: 7,5 kW
- Bezeichnung: KG20B.K900.KL10.F437
Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Kunststoffgehäuse
- Art.Nr.: 70018670
- lu/lth: 32 A
- AC-3: 7,5 kW
- AC-23A: 11 kW
- Bezeichnung: KG32B.K900.KL10.F437
Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Kunststoffgehäuse
- Art.Nr.: 70018672
- lu/lth: 40 A
- AC-3: 11 kW
- AC-23A: 15 kW
- Bezeichnung: KG41B.K900.KL70.F437
Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70014353
- lu/lth: 125 A
- AC-3: 37 kW
- AC-23A: 45 kW
- Bezeichnung: KG105.K900.VE2.F437
Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70014351
- lu/lth: 100 A
- AC-3: 30 kW
- AC-23A: 37 kW
- Bezeichnung: KG100.K900.VE2.F437
Umschalter m.0; 3-polig; NETZ-0-NOTSTROM; Verteilereinbau/Reiheneinbau
- Art.Nr.: 70014362
- lu/lth: 80 A
- AC-3: 22 kW
- AC-23A: 30 kW
- Bezeichnung: KG80.K900.VE2.F437
